高硬度・高耐食ステンレス鋼
ASK-3900
お困りではないですか ?
サビ発生
SUS420系、SUS440系のマルテンサイト系ステンレスでは、サビてしまう
強度不足
SUS 303や SUS 304 のオーステナイト系ステンレス鋼では強度が足りない。
SUS630では強度が足りない。
HRC 58 ・ 高硬度 高耐食 ステンレス鋼『ASK-3900』
硬く錆強い特性で高強度 高耐食 の製品や部品の材料にオススメです
さらに
「ASK-3900」ステンレス鋼は
『生体適合性評価取得』 『医療器械 使用実績 有り』
ASK-3900の特長
高耐食 ・ 高硬度 HRC 58
- 高硬度 熱処理により全体硬度 HRC 58 可能
- 高耐食 SUS303, SUS630と同レベルの耐食性能
- 入手性 在庫ラインナップにより少量入手性〇
-
生産性
高硬度鋼 SUS 440Cより加工しやすい。
さらにSUS 420系と同条件で熱処理も可能 - 環境性 pbフリー、高耐食による再利用性で環境負荷を軽減
耐食性
塩水噴霧試験では、SUS630と同等の性能を発揮

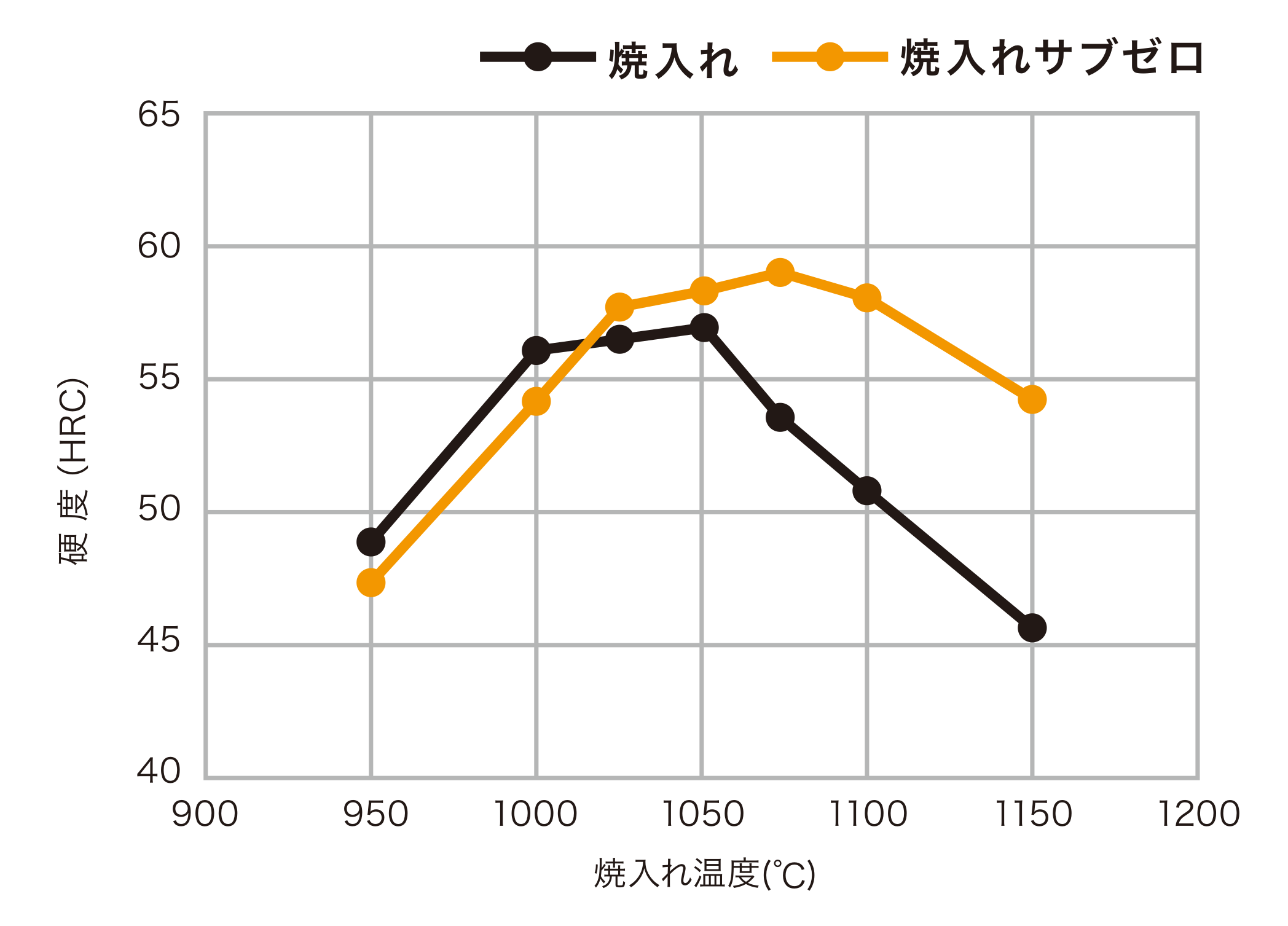

硬さ
HRC 58 の硬度が可能

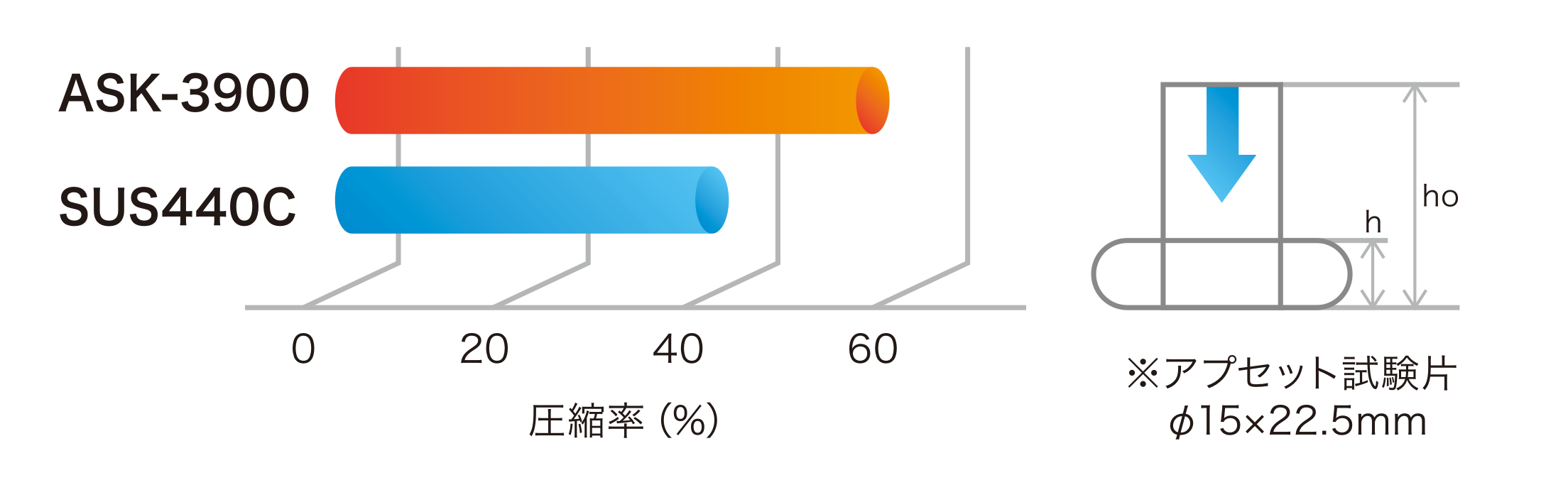

加工性・冷間加工性
SUS 440C より加工性が良い（冷間加工）

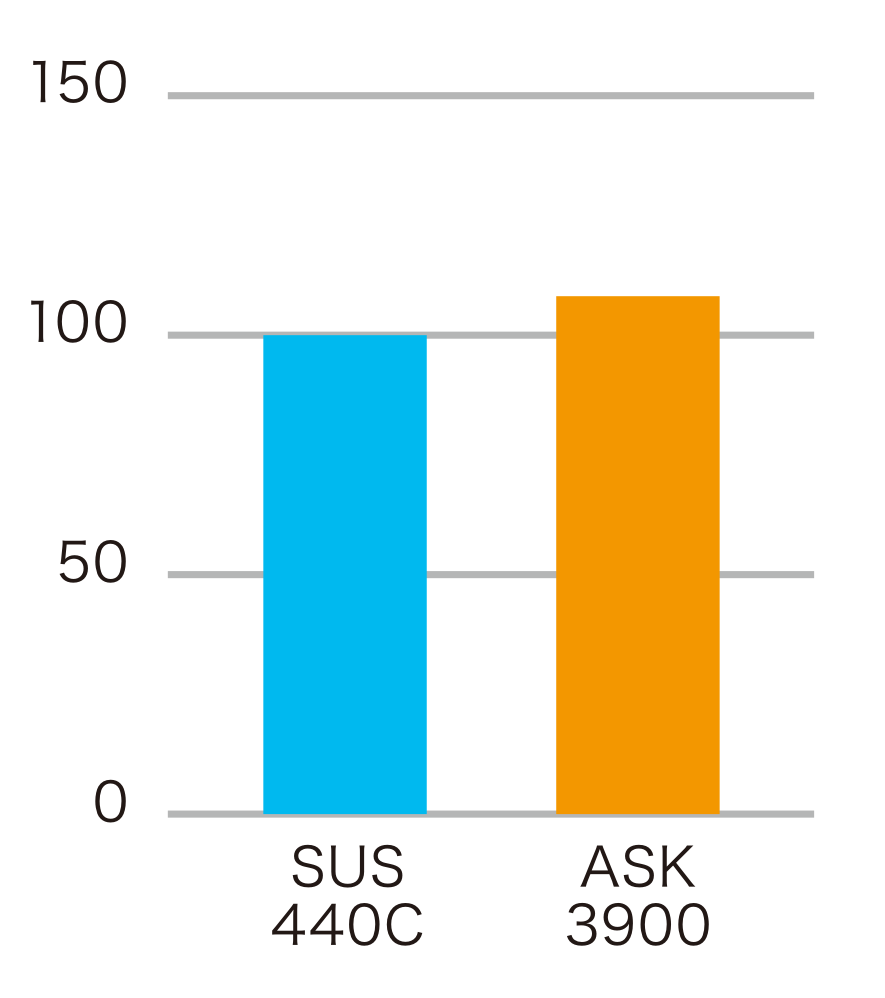

加工性・被削性
SUS 440C より加工性が良い（切削加工）
【試験条件】
① 供給材 ：φ10.00
② チップ ： 三菱マテリアル製 VP15TF
③ 切込 ：0.5㎜
④ 送り ：0.04mm/rev
⑤ 切削速度：150m/min
※被削性指数はSUS440Cの
切削抵抗値を100とし比較
※指数は大きいほど被削性が良い
実績・ご使用ユーザー様 多数
機械、設備、医療器械、ギアシャフト、ローラーシャフト …など
ASK-3900 採用製品 紹介
| 業界 | 部品用途 | 旧鋼種 | メリット |
|---|---|---|---|
| 設備・機械 | 精密ドライバー | SCM | 耐食性向上 |
| 特殊継手用 ベアリング | SUS440C | 耐食性向上 | |
| 車載用搬送 ローラー | SUS440C | 耐食性向上 | |
| 医療 | 歯科用 スケーラー | SUS420J2, SUS440A | 耐食性、入手性向上 |
| 整形外科用 ドライバー | SUS420J2, SUS630 | 耐食性/硬度、入手性向上 | |
| 整形外科用 ドリル | SUS420J2 | 耐食性向上、硬度向上 | |
| 脊椎手術用ロッドホルダー | SUS420J2 | 耐食性向上、硬度向上 | |
| その他 | 釣具（リール） | SUS420J2 | メッキ省略 |
| ステーキナイフ | SUS420J2 | 耐食性、硬度向上 |

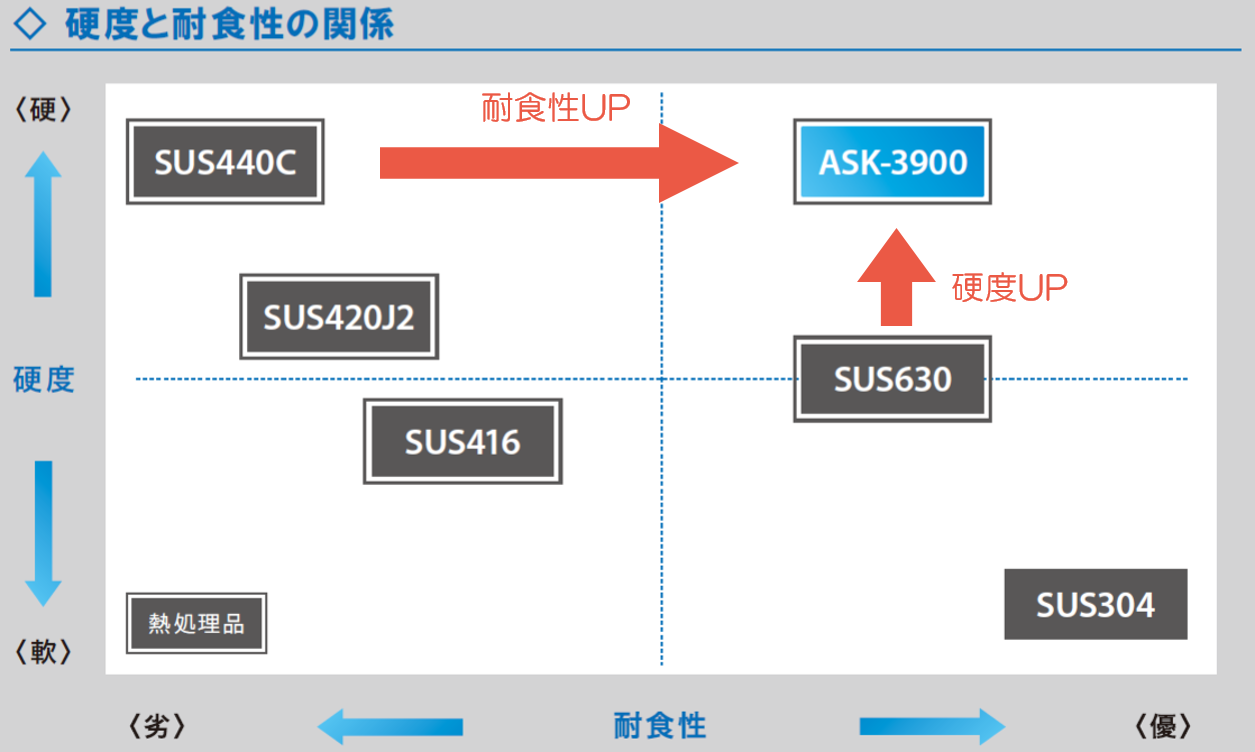

採用パターン(1)
SUS 440C, SUS420420J2 からの切替で耐食性大幅UP
SUS 630やSUS 303からの切替で硬度大幅UP
材料データ
化学成分（wt%）
C 0.35-0.45、Si ≦1.00、Mn ≦1.00、P ≦0.04、S ≦0.03、Ni ≦0.60、Cr 14.50-16.50、Mo 1.00-3.00、N 0.10-0.20
物理的性質
基本質量（g/?）：常温 7.6
ヤング率（KN/?）：常温 222
ポアソン比：-
平均線膨張係数（10^6・℃）：10.3
熱伝導率（W/m・℃）20-100℃：23.8
比熱（J/g・℃）0-100℃：0.52
比電気抵抗（Ωm×10^8）常温 ：55
