高硬度・高耐食 ステンレス鋼
ASK-8000
お困りではないですか ?
強度不足のトラブル
・SUS303 やその他のステンレス鋼では強度が足りない。
・強度の高い材料に変更したら生産コストが増えてしまった。
・硬くて削りやすい材料が欲しい。
熱処理工程のトラブル
・熱処理の工程が納期遅延に繋がっている。
・熱処理で部品が変形してしまう。
・SK4, SUS420系, SUS630(H900) の熱処理で半製品が過剰在庫化している。
メッキ工程のトラブル
・メッキ処理後に外径が変化し規格外れて不良が多発している。
・環境規制により今後メッキ処理ができなくなる可能性がある。
SUS303より硬い 『ASK-8000』ステンレス鋼
削りやすい ・ 硬い ・ 錆に強い
高精度・高強度の部品にオススメの材料です。
さらに「ASK-8000」ステンレス鋼は 熱処理が不要！ メッキが不要！
「SK4 や SUS420 の熱処理を無くしたい」
「SUS303 より硬い材料が欲しい」
「HRC 40 前後の材料が欲しい」 に最適な材料です。
ASK-8000の特長
熱処理不要 × 高耐食 × 高硬度
- 硬度 材料の段階で HRC 45 の硬度設計も可能
- 加工性 SUS 303に匹敵する被削性
- コスト 工数削減により、外注管理や生産コストを低減できる
- 耐食性 SUS 303, SUS630 と同レベル
- 環境性 鉄系材料＋「焼入＋メッキ」のムダ工程を省く、環境配慮型の材料
耐食性
塩水噴霧試験でSUS303やSUS630 と同等以上の性能

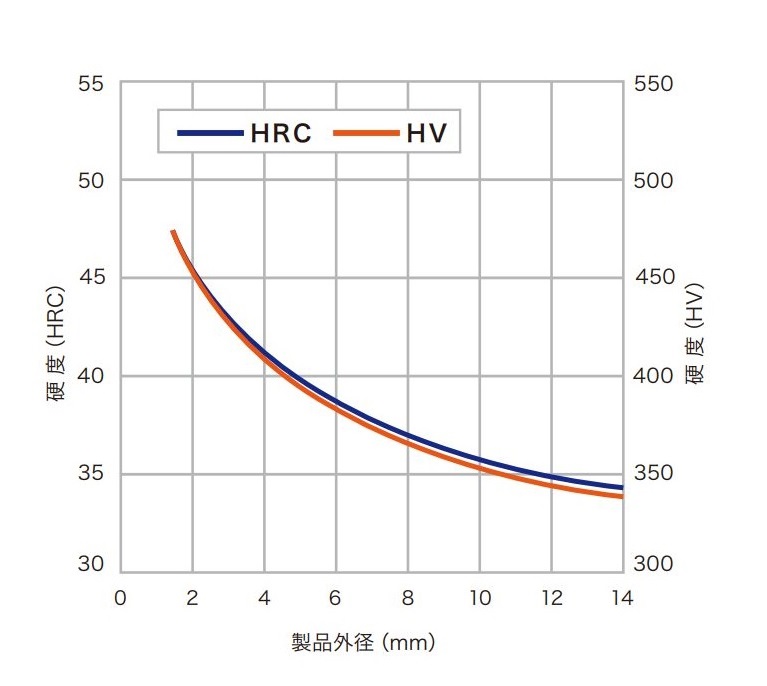

硬さ
材料の外径によってはHRC 45 の硬度設計も可能

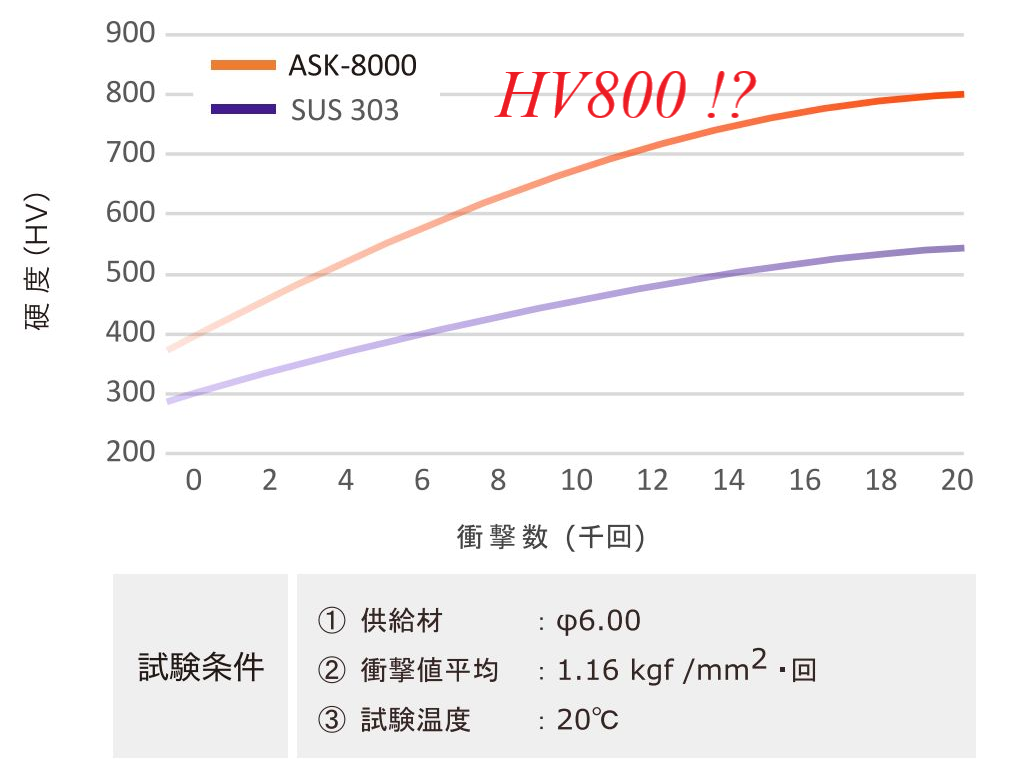

使用後の硬さ推移
力が加わることでさらに硬度が上昇

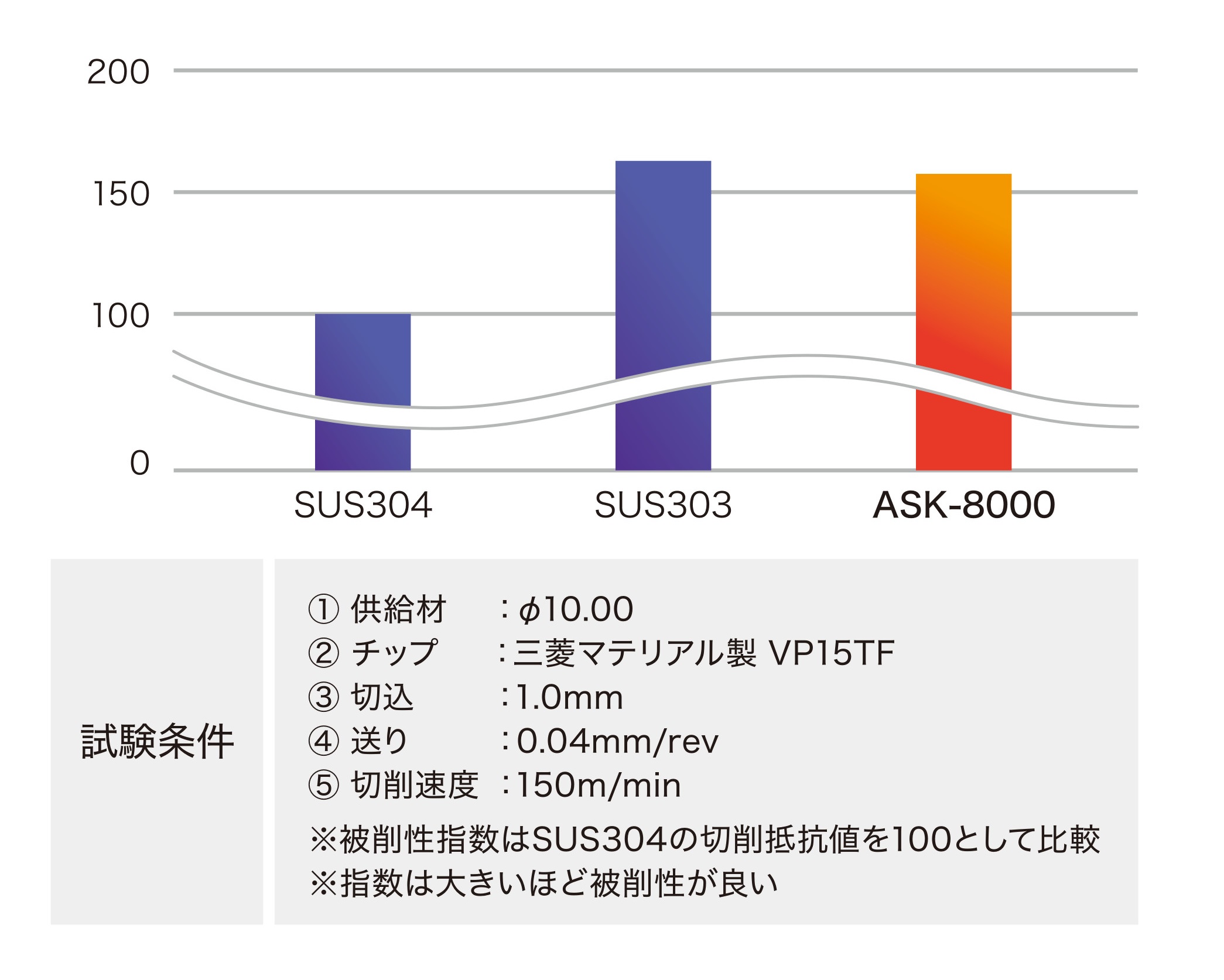

加工性・被削性
硬い割に削りやすい。（SUS 303 に近い被削性）
実績・ご使用ユーザー様 多数
四輪・二輪、OA機器、医療機器、モーター、ヒンジ、シャフト …など
ASK-8000 採用製品 紹介
| 業界 | 部品用途 | 旧鋼種 | ASK-8000 採用効果 |
|---|---|---|---|
| OA | 複合機 | SUS420F | 熱処理省略 |
| 金融機器 | ATM | SUS303, SUS420F2 | 硬度向上、熱処理/メッキ省略 |
| 二輪・四輪 | 計器用指針軸 | SK95F | 熱処理/メッキ省略 |
| ATDミッション | S45C | 熱処理省略、面相度向上 | |
| スロットルバルブ | SUS440C | 熱処理省略、面相度向上 | |
| 設備・機械 | ショックアブソーバー | SUS440C, SUS303 | 熱処理省略、硬度向上 |
| 位置決めピン | SUS304 | 硬度向上 | |
| 液晶加工治具 | SUS304 | 硬度向上 | |
| 医療 | 歯科用ハンドピース | SUS303 | 振動による温度上昇抑制 |
| 歯科用ドリル | SUS420J2 | 熱処理省略、耐食性向上 | |
| その他 | 釣具（リール） | SUS420F | 熱処理省略 |
| 遊技機 | SUS303Cu, SUS304 | 耐摩耗性向上 |

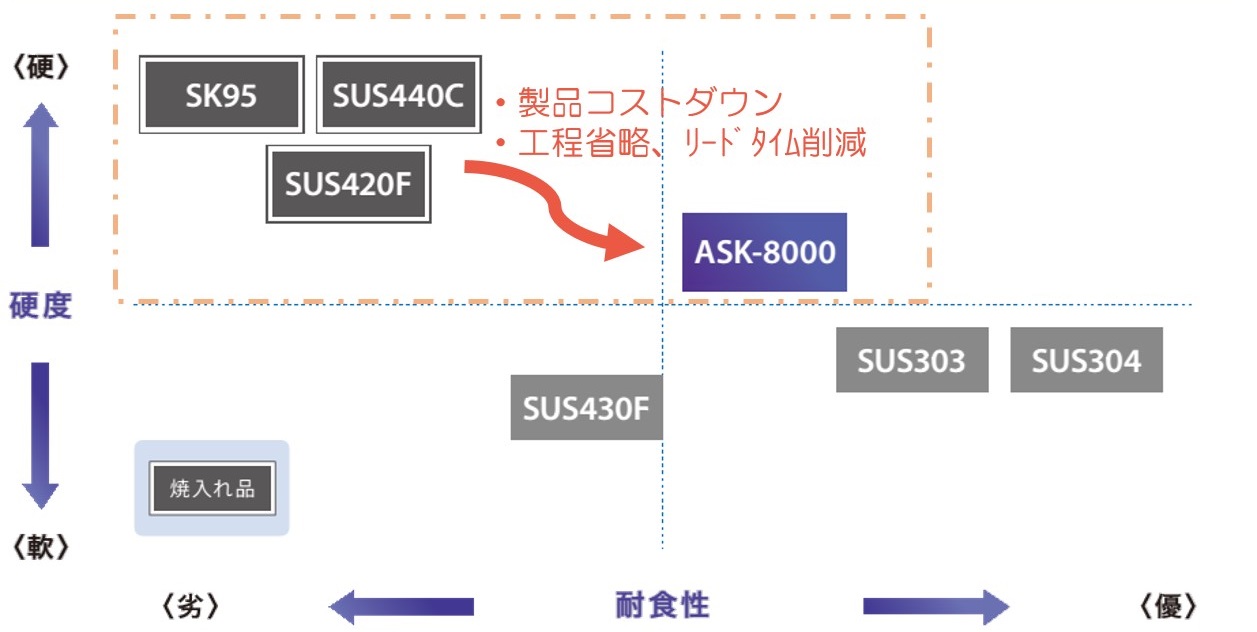

採用パターン(1)
焼入処理 及び その後の表面処理が必要な S45C,SK95, SUS420F, SUS420J2, SUS440C 等からの切替で「各工程省略・リードタイム短縮・コストダウン」
実例
| お悩み | 焼入の工程がボトルネックで納期がかかっていた。 それに伴い、途中の半製品も在庫過多の問題があった。 |
|---|---|
| 材料 | SUS420J2 ⇒ ASK-8000 |
| 加工 | 切削 ⇒ 焼入 ⇒ メッキ |
| 形状 | シャフト |
| 効果 | 製造リードタイムを50%以上短縮 |
| 部品コストを10%削減 |

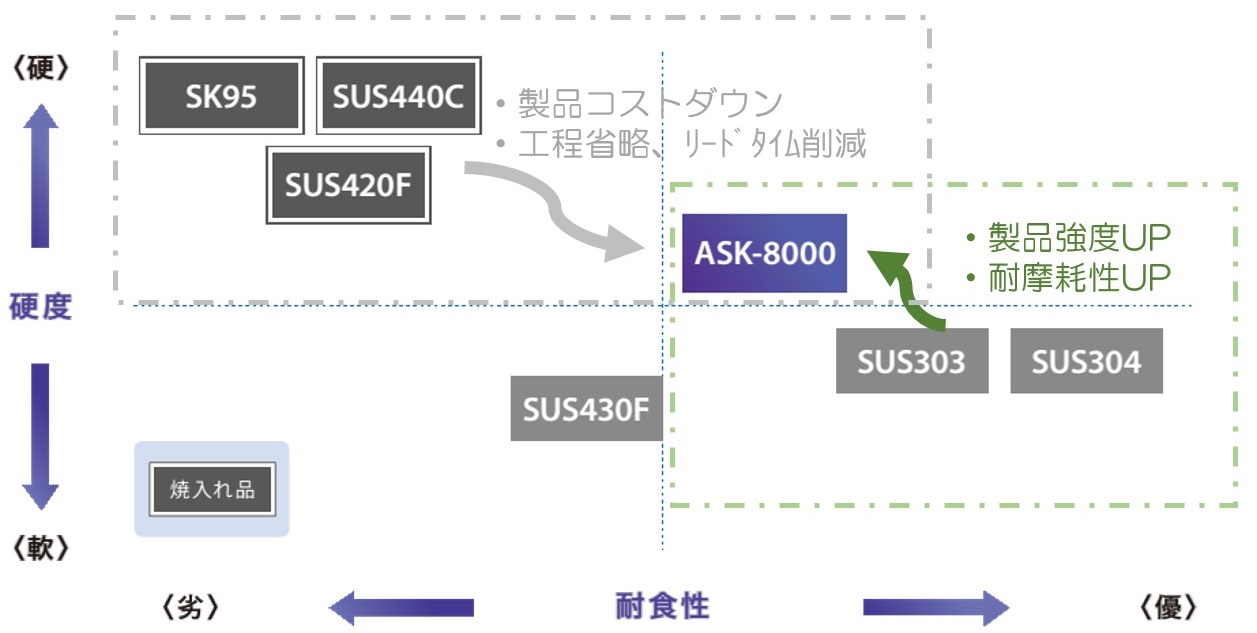

採用パターン(2)
SUS303, SUS304 からの切替で「工程はそのままで部品強度UP」を達成
材料データ
化学成分（wt%）
C 0.15~0.25、Si ≦0.50、Mn 7.50~9.50、P ≦0.05、S ≧0.12、Ni 1.50~3.00、Cr 13.00~15.00
物理的性質
基本質量（g/㎤）：常温 7.8
ヤング率（KN/㎟）：常温 199
ポアソン比：0.26
平均線膨張係数（10^6・℃）：16.6
熱伝導率（W/m・℃）：常温 14.9、100℃15.5
比熱（J/g・℃）：0-100℃0.52
比電気抵抗（Ωm×10^8）常温 ：66
