鉛フリーマルテンサイト系快削ステンレス鋼
ASK-3500R
こんなお悩みありませんか？
硬度トラブル
HRC 40以上 の硬さが欲しい
加工トラブル
SUS416では加工精度が出ない
環境規制のトラブル
将来の環境規制に備えて、鉛フリーの材料を使いたい
鉛禁止により、SUS416 (鉛入り)の材料が使えず困っている
SUS416ベース 鉛フリーマルテンサイト系快削ステンレス鋼
『ASK-3500R』
削りやすく扱いやすいステンレス鋼で、高精度のステンレス部品におすすめです
『鉛フリー』
『RoHS指令、REACH規則などに対応』
ASK-3500Rの特長
驚異的な被削性の鉛フリーステンレス鋼
- 硬度 熱処理により、HRC 40以上も可能
- 被削性 超精密切削、高速長時間切削が可能
- 耐食性 鉛含有の快削鋼ASK-3500Aと同等の耐食性
- 環境性 鉛フリーで、環境規制に対応
被削性
高い切削加工性
試験条件:
供給材: φ10.00
チップ: 住友電工性 AC1030U
切込: 1.0mm
送り: 0.05mm/rev
切削速度: 105m/min
※被削性指数はSUS416の切削抵抗値を100として比較
※指数は大きいほど被削性が良い

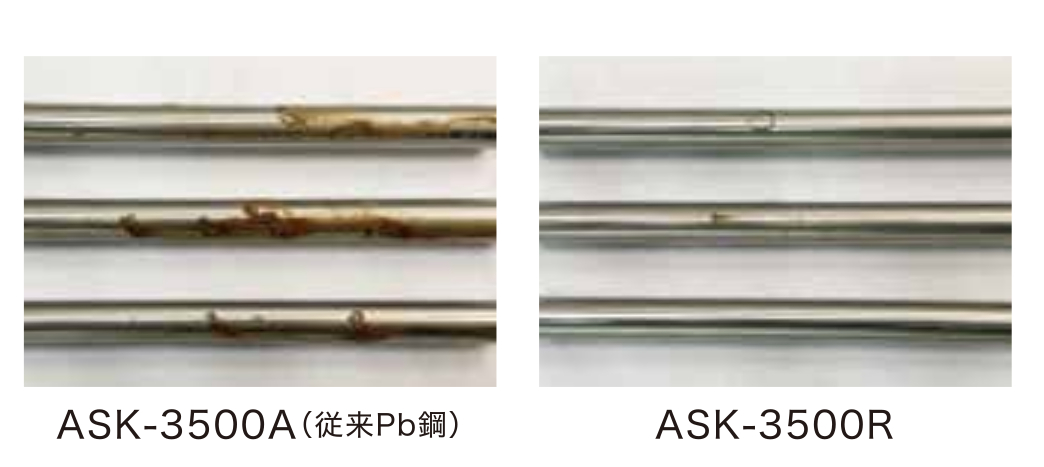

耐食性
SUS416やASK-3500A(鉛含有)と同等の耐食性
試験条件
① 試験用塩溶液 : 塩濃度50±5g/l, pH6.5～7.2② 噴霧室内温度 : 35±2℃
③ 試験時間 : 24h
実績・ご使用ユーザー様
機械、設備、医療…など各種部品にASK-3500Rが使われています
ASK-3500R 採用製品 紹介
| 業界 | 部品用途 | 旧鋼種 | メリット |
|---|---|---|---|
| 弱電 | ポテンショメータ | ASK-3500A | 生産性維持、Pbフリー化 |
| 設備・機械 | ノギス | ASK-3500A, SUS416F相当材 | |
| 医療 | 内視鏡ネジ | ASK-3500A |
材料データ
化学成分（wt%）
C：≤0.15 Si：≤1.00 Mn：≤1.25 P：≤0.06 S：0.16~0.25 Cr：12.00～14.00 Mo：0.10~0.40 Bi：添加 Te：0.01~0.07
物理的性質
密度（g/cm³）：7.8
ヤング率（KN/mm²）：200
ポアソン比：0.27
平均線膨張係数：9.9 ×10⁻⁶/℃（0～100℃）
熱伝導率：25.1 W/m・℃（20～100℃）
比熱：0.46 J/g・℃（0～100℃）
比電気抵抗：57（Ω·m×10⁻⁸）常温
