鉛フリー SUM硫黄快削鋼
ASK-2600R
-
— このページの内容 —
- 加工コストの低減・環境規制に対応 の材料
- 鉛フリー「快削鋼」の概要
- 材料特性
- 使用例
お困りではないですか ?
加工のトラブル
・SUM22 / SUM23 の切削加工が難しい。
・量産しやすい材料が欲しい
・SUM22 / SUM23 の穴あけが難しい。 バリが残る。
環境規制のトラブル
・鉛の環境規制に対応し量産性が落ちている。
・鉛が入っている材料が使えず困っている。
・完全な鉛フリー/ 鉛レス（非含有）の材料が必要。
磁性のトラブル
・SUM24L と同レベルの磁性が欲しい。
・加工性と磁気特性のバランスが必要。
鉛フリー SUM硫黄快削鋼 『ASK-2600R』
完全に 鉛フリー/ 鉛レス、超快削鋼
高精度部品におすすめの快削鋼です。
さらに「ASK-2600R」快削鋼は在庫サイズが豊富
「環境規制に備えたい」
「高い精度で各種加工を行いたい」
「長時間 無人で加工したい」 に最適な材料です。
ASK-2600Rの特長
鉛フリー/ 鉛レス非含有、削りやすい
-
加工性
SUM24L同等の加工性/ 被削性 -
材料精度
ロット内バラつきが少ない 外径・真円度・円筒度 -
入手性
丸棒、六角棒で合計 22サイズの材料在庫をラインナップ（2024/12時点) -
磁気特性
SUM24L同等の特性 -
環境対応
鉛フリーで環境配慮型。鉛入りと同等の加工性

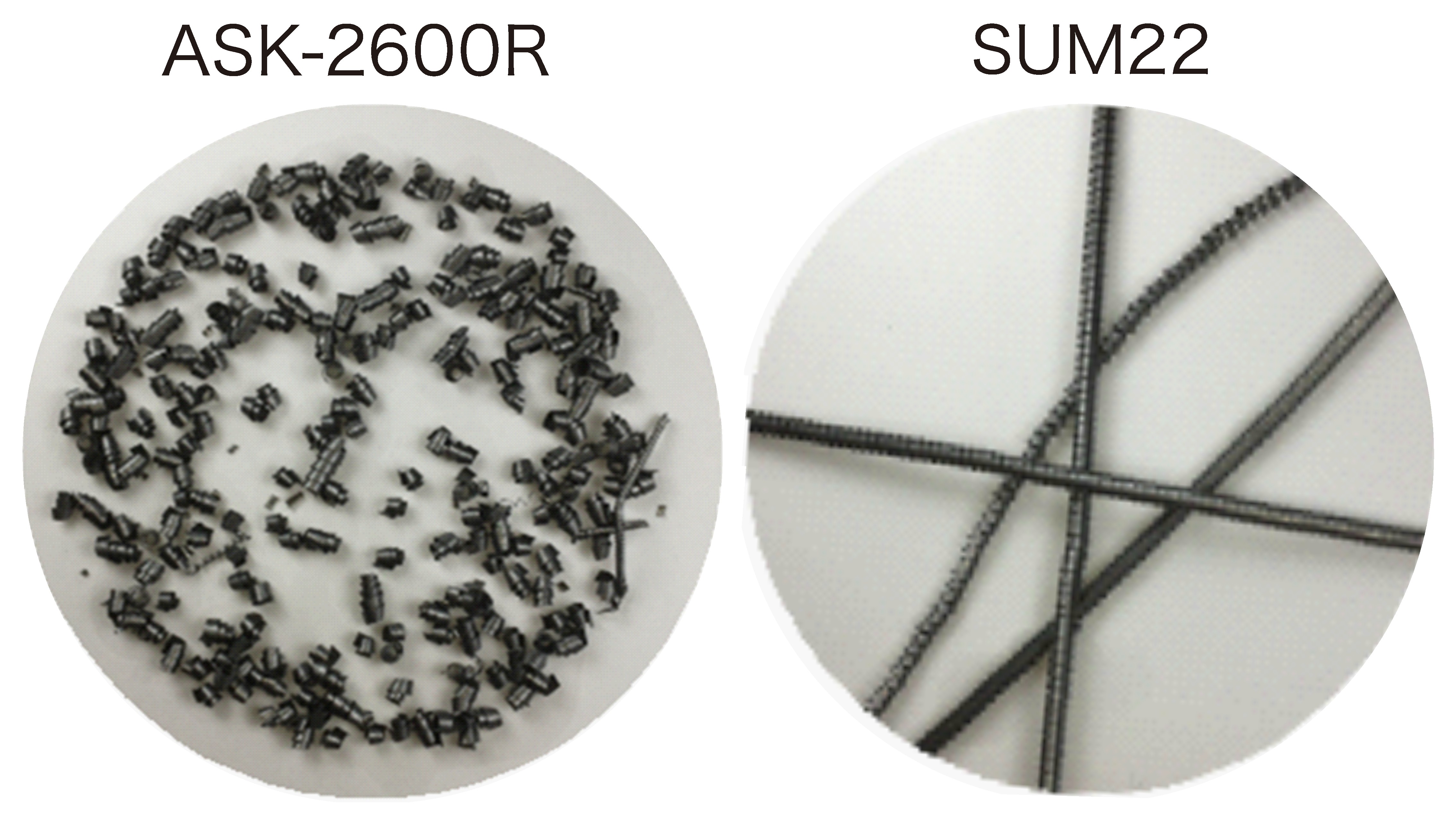

切粉破砕性
加工時の切粉長さが短く、加工時のトラブルを防ぐことができる

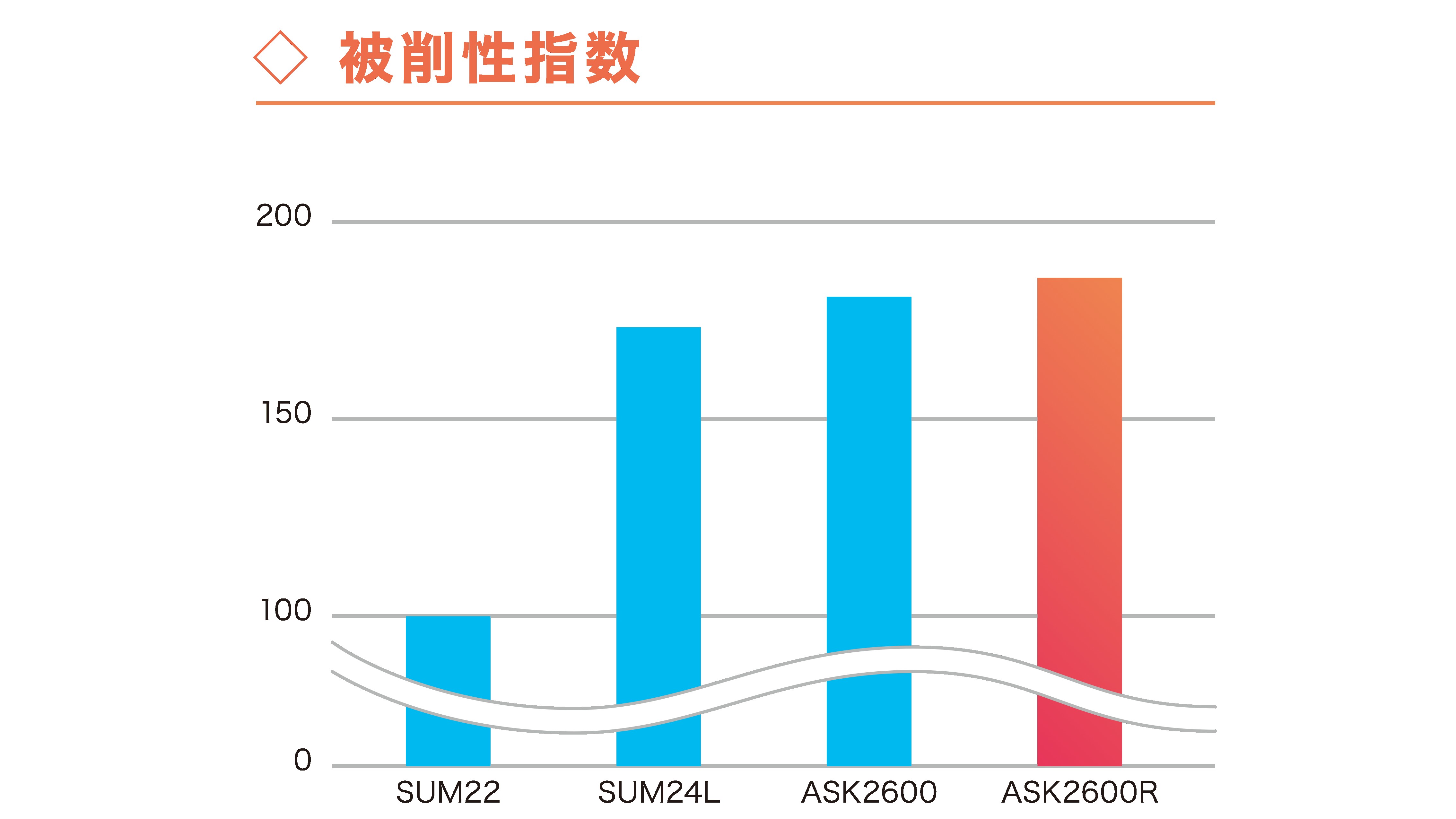

加工性・被削性
SUM24Lよりも高い加工性
【試験条件】
① 供給材 ：φ10.00
② チップ ：三菱マテリアル製 VP15TF
③ 切込み ：1.0mm
④ 送り ：0.07mm/rev
⑤ 切削速度 ：150m/min
※被削性指数はSUM22の切削抵抗値を100として比較
※指数（棒グラフ）が大きいほど被削性が良い

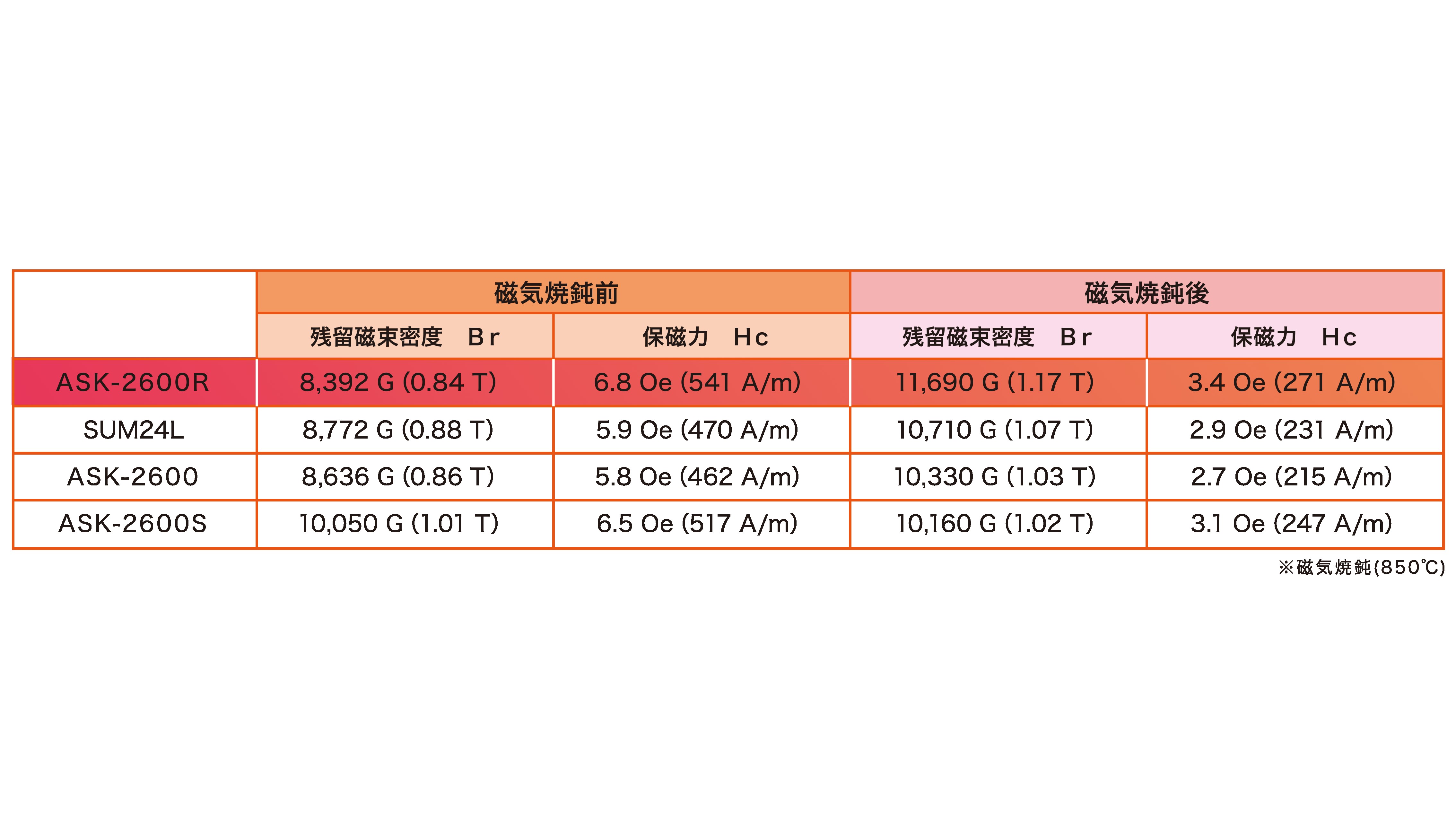

磁気特性
SUM24Lと同等の「磁気特性」
実績・ご使用ユーザー様 多数
OA、二輪・四輪、弱電、インフラ、計器、モーター、シャフト …など
ASK-2600R 製品事例 紹介
| 業界 | 部品用途 | 旧鋼種 | ASK-2600R 使用効果 |
|---|---|---|---|
| OA | シャフト | SUM24L | 生産性向上/ 維持 鉛フリー対応 |
| スペーサー、カラー | ASK-2600S | ||
| 二輪・四輪 | ショックアブソーバー | SUM22 | |
| ドアミラー | ASK-2200R | ||
| カーエアコン | ASK-2600S | ||
| 弱電 | モーターハウジング | SUM24L | |
| コンデンサ | ASK-2200R | ||
| 設備・機械 | マイクロメーター | SUM24L | |
| シックネスゲージ | ASK-2600S | ||
| ソレノイド | SUM24L | ||
| 汎用キャブレター | ASK-2600 | ||
| サーキットプロテクタ | ASK-2600S | ||
採用パターン(1)
SUM22からASK-2600Rへの切替で加工コストの低減・24時間無人稼働での部品生産を達成
実例
| お悩み | 鉛入りの材料が使用できないのでSUM22の材料に切り替えたが、加工時間と加工コスト増に悩んでいた |
|---|---|
| 材料 | SUM22 → ASK-2600R |
| 加工 | 切削 / ねじ切り |
| 形状 | シャフト |
| 効果 | 加工サイクルタイムを25%削減 |
| 生産量を増やすことができ、部品の納期を100% クリアできるようになった |
材料データ
化学成分（wt%）
C≦0.15、Si≦0.30、Mn:1.10～1.40、P≦0.09、S:0.35～0.48、Bi:0.10～0.35
物理的性質
基本質量（g/㎤） ：常温 7.7
ヤング率（KN/㎟）：常温 207
ポアソン比 ：常温 0.29
平均線膨張係数（10⁻⁶・℃）：12.1
熱伝導率（W/m・℃）：常温 56
比熱（J/g・℃）：0-100℃ 0.50
比電気抵抗（Ωm×10⁸）常温 ：19
